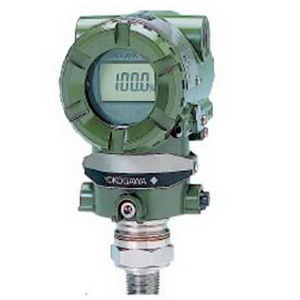

| 名称： | 横河EJA530A压力变送器 | ||
| 品牌： | 日本横河yokogawa变送器 | ||
| 系列： | 重庆川仪变送器EJA压力变送器 | ||
| 功能： | EJA530A压力变送器可用于测量液体、气体或蒸汽的压力。 | ||
| 说明： | 横河EJA变送器EJA530A压力变送器可用于测量液体、气体或蒸汽的压力，并将其转变成4～20mA DC的电流信号输出。 EJA压力变送器系列支持BRAIN、HART和FOUNDATION现场总线或PROFIBUS PA通信协议。 |
产品介绍
| 横河EJA变送器 | EJA530A压力变送器(直接安装式) | ||||
| A膜盒 | B膜盒 | C膜盒 | D膜盒 | ||
| 测量范围 | 0~200kPa (0~29psi) | 0~2MPa (0~290psi) | 0~10MPa (0~1450psi) | 0~50MPa (0~7200psi) | |
| 测量量程 | 10~200kPa (1.45~29psi) | 0.1~2MPa (14.5~290psi) | 0.5~10MPa (72.5~1450psi) | 5~50MPa (720~7200psi) | |
| 精度 | ±0.2% | ±0.2% | ±0.2% | ±0.2% | |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | ||||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | ||||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||||
| 电源 | br/AIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | ||||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | ||||
| 最大过压 | 4MPa (580psi) | 4MPa (580psi) | 20MPa (2900psi) | 60MPa (8500psi) | |
| 安装 | 直接安装/2-inch管安装 | ||||
| 接液部件材质 | 膜盒 | 哈氏合金C-276 | |||
| 过程接头 | SUS316L，哈氏合金C-276 | ||||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||||
EJA530压力变送器选项表：
EJA530A压力变送器常规型号：EJA530A-DAS4N-02DN
| 第1项：输出信号 | -D | 4-20mA DC/BRAIN协议数字通讯 |
| -E | 4-20mA DC/HART协议数字通讯 | |
| -F | FF现场总线通讯 | |
| 第2项：测量量程（膜盒） | A | 10-200KPa |
| B | 0.1-2MPa | |
| C | 0.5-10MPa | |
| D | 5-50MPa | |
| 第3项：接液件材质 | S | SUS316 哈氏合金C-276 |
| H | 哈氏合金C-276 哈氏合金C-276 | |
| 第4项：过程接口 | 4 | 1/2NPT内螺纹 |
| 7 | 1/2NPT外螺纹 | |
| 8 | G1/2DIN 16 288 外螺纹 | |
| 9 | M20X1.5DIN 16 288 外螺纹 | |
| 第5项：- | N | N |
| 第6项：- | -0 | 0 |
| 第7项：电气接口 | 0 | G1/2内螺纹,一个电气接口 |
| 2 | 1/2NPT内螺纹,二个电气接口，无盲塞 | |
| 3 | Pg13.5内螺纹,二个电气接口，无盲塞 | |
| 4 | M20内螺纹,二个电气接口，无盲塞 | |
| 5 | G1/2内螺纹,二个电气接口，盲塞一个 | |
| 7 | 1/2NPT内螺纹,二个电气接口，盲塞一个 | |
| 8 | Pg13.5内螺纹,二个电气接口，盲塞一个 | |
| 9 | M20内螺纹,二个电气接口，盲塞一个 | |
| 第8项：内藏显示表 | D | 数字显示表 |
| E | 数字显示表带测量范围设置钮 | |
| N | 无 | |
| 第9项：安装托架 | E | JIS SECC 2-inch管 |
| F | JIS SUS304 2-inch管 | |
| N | 无 |
横河EJA530A压力变送器附加选项：
| 第1项：隔爆型、本安型 | 不指定 | |
| FF1 | FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 | |
| KF1 | CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 | |
| CF1 | CSA隔爆许可：C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 | |
| FS1 | FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G | |
| KS1 | CENELEC(KEMA)本安许可： EEx ia Ⅱ CT4 | |
| CS1 | CSA本安许可：本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度 C1:T4 | |
| FU1 | 包含FF1和FS1 | |
| KU1 | 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 | |
| CU1 | 包含CF1和CS1 | |
| SU1 | SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67 | |
| 第2项：涂漆：颜色变化或涂漆变化 | 不指定 | |
| P1 | 变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色 | |
| P2 | 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色 | |
| P7 | 颜色变化 只适用于变送器壳体 金属银色 | |
| X1 | 涂漆变化 环氧树脂烤漆 | |
| 第3项：避雷保护器 | 不指定 | |
| A | 变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
| 第4项：禁油处理 | 不指定 | |
| K1 | 脱脂洗净处理 | |
| K2 | 脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃ | |
| 第5项：校正单位 | 不指定 | |
| D1 | P校正（Psi单位） | |
| D3 | bar校正（bar单位） | |
| D4 | M校正（kgf/cm2) | |
| 第6项：快速应答 | 不指定 | |
| F1 | 刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3秒 | |
| 第7项：CPU异常时输出设定为低 | 不指定 | |
| C1 | 低侧：≤-5%（3.2mA DC) | |
| 第8项：不锈钢放大器外壳 | 不指定 | |
| E1 | 放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） | |
| 第9项：不锈钢位号牌 | 不指定 | |
| N4 | JIS SUS304 不锈钢位号牌固定在变送器上 | |
| 第10项：工厂认证 | 不指定 | |
| M15 | 容室法兰、过程接头 | |
| 第11项：压力测试 漏压测试证明 | 不指定 | |
| T05 | A膜盒 测试压力：200KPa 测试流体：氮气 滞留时间10分钟 | |
| T06 | B膜盒 测试压力：2MPa 测试流体：氮气 滞留时间10分钟 | |
| T07 | C膜盒 测试压力：10MPa 测试流体：氮气 滞留时间10分钟 | |
| T08 | D膜盒 测试压力：50MPa 测试流体：氮气 滞留时间10分钟 |
