| 名称： | 横河EJA430A压力变送器 | ||
| 品牌： | 日本横河yokogawa变送器 | ||
| 系列： | 重庆川仪变送器EJA压力变送器 | ||
| 功能： | EJA430A压力变送器可用于测量液体、气体或蒸汽的压力。 | ||
| 说明： | 横河EJA变送器430A压力变送器可用于测量液体、气体或蒸汽的压力，并将其转变成4～20mA DC的电流信号输出。 EJA压力变送器系列支持BRAIN、HART和FOUNDATION现场总线或PROFIBUS PA通信协议。 |
产品介绍

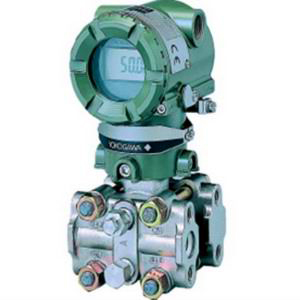

| 横河EJA变送器 | EJA430A压力变送器 | ||
| A膜盒 | B膜盒 | ||
| 测量范围 | -0.1~3MPa (-15~430psi) | -0.1~14MPa (-15~2000psi) | |
| 测量量程 | 0.03~3MPa (4.3~430psi) | 0.14~14MPa (20~2000psi) | |
| 精度 | ±0.065% | ±0.065% | |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | ||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | ||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||
| 电源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | ||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | ||
| 最大过压 | 4.5MPa (645psig) | 21MPa (3000psig) | |
| 安装 | 2-inch管安装 | ||
| 接液部件材质 | 膜盒 | SUS316L(膜片: 哈氏合金C-276)， 哈氏合金C-276，钽材，蒙乃尔 | |
| 容室法兰 | SUS316，哈氏合金C-276，蒙乃尔 | ||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||
EJA430A压力变送器选项表：
EJA430A压力变送器常规型号：EJA430A-DMS5A-92DA
| 第1项：输出信号 | -D | 4-20mA DC/带数字通讯（BRAIN协议） |
| -E | 4-20mA DC/带数字通讯（HART协议） | |
| -F | FF现场总线通讯 | |
| 第2项：测量量程（膜盒） | M | 1-100Kpa |
| A | 0.03-3MPa | |
| B | 0.14-14MPa | |
| 第3项：接液件材质 | S | JIS SCS14A JIS SUS316L JIS SUS316 |
| H | JIS SCS14A 哈氏合金C-276 JIS SUS316 | |
| M | JIS SCS14A 蒙乃尔 JIS SUS316 | |
| T | JIS SCS14A 钽 JIS SUS316 | |
| A | 哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 | |
| D | 哈氏合金C-276 钽 哈氏合金C-276 | |
| B | 蒙乃尔 蒙乃尔 蒙乃尔 | |
| 第4项：过程接口 | 0 | 无过程接头（RC1/4内螺纹在容室法兰上） |
| 1 | RC1/4内螺纹过程接头 | |
| 2 | RC1/2内螺纹过程接头 | |
| 3 | 1/4NPT内螺纹过程接头 | |
| 4 | 1/2NPT内螺纹过程接头 | |
| 5 | 无过程接头（1/4NPT内螺纹在容室法兰上） | |
| 第5项：螺栓和螺母材质 | A | JIS SCM435 3MPa 14MPa |
| B | JIS SUS630 3MPa 14MPa | |
| C | JIS SUH660 3MPa 14MPa | |
| 第6项：安装方式 | -2 | 垂直配管连接，右边高压，上部安装过程接头 |
| -3 | 垂直配管连接，右边高压，下部安装过程接头 | |
| -6 | 垂直配管连接，左边高压，上部安装过程接头 | |
| -7 | 垂直配管连接，左边高压，下部安装过程接头 | |
| -8 | 水平配管连接，右边高压 | |
| -9 | 水平配管连接，左边高压 | |
| 第7项：电气接口 | 0 | G1/2内螺纹一个电气接口 |
| 2 | 1/2NPT内螺纹二个电气接口，无盲塞 | |
| 3 | Pg13.5内螺纹二个电气接口，无盲塞 | |
| 4 | M20内螺纹二个电气接口，无盲塞 | |
| 5 | G1/2内螺纹二个电气接口，盲塞一个 | |
| 7 | 1/2NPT内螺纹二个电气接口，盲塞一个 | |
| 8 | Pg13.5内螺纹二个电气接口，盲塞一个 | |
| 9 | M20内螺纹二个电气接口，盲塞一个 | |
| 第8项：内藏显示表 | D | 数字显示表 |
| E | 数字显示表带测量范围设置钮 | |
| N | 无 | |
| 第9项：安装托架 | A | JIS SECC 2"管安装（平托型） |
| B | JIS SUS304 2"管安装（平托型） | |
| C | JIS SECC 2"管安装（L型） | |
| D | JIS SUS304 2"管安装（L型） | |
| N | 无 |
由于工况环境的不同需要对工控设备性能进行选型
横河EJA430A变送器附件选项：
| 第1项：隔爆型、本安型 | 不指定 | |
| NF1 | NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT | |
| FF1 | FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 | |
| FF15 | FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6 | |
| KF1 | CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 | |
| KF5 | CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6 | |
| CF1 | CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 | |
| CF15 | CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6 | |
| NS1 | NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT | |
| FS1 | FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G | |
| KS1 | CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4 | |
| CS1 | CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4 | |
| FU1 | 包含FF1和FS1 | |
| KU1 | 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4 | |
| CU1 | 包含CF1和CS1 | |
| SU1 | SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67 | |
| KS5 | CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 | |
| 第2项：隔爆密封接头 | 不指定 | |
| G71 | 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） | |
| G72 | 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个） | |
| G81 | 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） | |
| G82 | 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个） | |
| 第3项：涂漆：颜色变化或涂漆变化 | 不指定 | |
| P1 | 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色 | |
| P2 | 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色 | |
| P7 | 颜色变化 只适用于变送器壳体 金属银色 | |
| X1 | 涂漆变化 环氧树烤漆 | |
| 第4项：避雷保护器 | 不指定 | |
| A | 变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 | |
| 第5项：禁油处理或禁水、禁油处理 | 不指定 | |
| K1 | 脱脂洗净处理 | |
| K2 | 脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃ | |
| K5 | 脱脂洗净并干燥处理 | |
| K6 | 脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃ | |
| 第6项：校正单位 | 不指定 | |
| D1 | P校正（Psi单位） | |
| D3 | bar校正（bar单位） | |
| D4 | M校正（kgf/cm2） | |
| 第7项：SUS630螺母的密封处理 | 不指定 | |
| Y | 紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） | |
| 第8项：长排气塞 | 不指定 | |
| U | 总长：112mm(标准型：32mm) | |
| 第9项：NAMUK NE43 (1) | 不指定 | |
| C3 | (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 | |
| 第10项：NAMUK NE43 (2) | 不指定 | |
| C2 | (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下 | |
| 第11项：CPU异常时输出设定为低侧 | 不指定 | |
| C1 | 低侧：≤-5%（3.2mA DC) | |
| 第12项：不锈钢放大器外壳 | 不指定 | |
| E1 | 放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） | |
| 第13项：快速应答 | 不指定 | |
| F1 | 刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3秒 | |
| 第14项：PID/LM功能 | 不指定 | |
| LC1 | PID控制功能，Link Master功能 | |
| 第15项：组态 | 不指定 | |
| R1 | 用户组态软件 | |
| 第16项：镀金膜片 | 不指定 | |
| A1 | 密封膜片镀金 | |
| 第17项：容室法兰选项 | 不指定 | |
| N1 | 不带排气排液塞 | |
| N2 | N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞 | |
| N3 | N1，N2容室法兰、膜片、本体和盲塞的配件制造认证 | |
| 第18项：不锈钢位号牌 | 不指定 | |
| N4 | JIS SUS304 不锈钢位号牌固定在变送器上 | |
| 第19项：配件制造证明 | 不指定 | |
| M01 | 容室法兰 | |
| M11 | 容室法兰、过程接头 | |
| 第20项：压力测试 漏压测试证明 | 不指定 | |
| T03 | A膜盒 测试压力：3MPa测试流体氮气 滞留时间10分钟 | |
| T02 | B膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟 |
