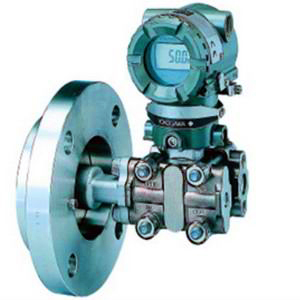

| 名称： | 横河EJA210A单法兰液位变送器 | ||
| 品牌： | 日本横河yokogawa变送器 | ||
| 系列： | 重庆川仪变送器EJA差压变送器 | ||
| 功能： | 横河EJA210A单法兰液位变送器可用于测量含有固体和沉淀性液体和蒸汽的液位和密度。 | ||
| 说明： | 横河EJA变送器横河EJA210A单法兰液位差压变送器和横河EJA220A双法兰液位差压变送器也可以通过BRAIN手操器或CENTUM CS/μXL或罗斯蒙特HART 475手操器相互通讯，通过它们进行设定和监控等。 |
产品介绍
横河EJA210A单法兰液位差压变送器产品性能：
| 横河EJA变送器 | EJA210A / EJA220A 法兰安装式差压变送器 | |
| M膜盒 | H膜盒 | |
| 测量范围 | -100~100kPa (-400~400inH2O) | -500~500kPa (-2000~2000inH2O) |
| 测量量程 | 1~100kPa (4~400inH2O) | 5~500kPa (20~2000inH2O) |
| 精度 | ±0.2% | ±0.2% |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | |
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | |
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |
| 电源 | br/AIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | |
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | |
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | |
| 最大工作压力 | 法兰额定压力 | |
| 安装 | 法兰安装 | |
| 法兰尺寸 | EJA210A: 3-inch (80mm)，2-inch (50mm) EJA220A: 4-inch (100mm)，3-inch (80mm) | |
| 膜片材质 (高压侧) | SUS316L，哈氏合金C-276，钽材 | |
| 法兰材质 | S25C，SUS304，SUS316 | |
| 外壳 | 铝合金或SUS316不锈钢(可选) | |
横河EJA210A单法兰液位变送器选型表：
| 第1项：输出信号 | -D | 4-20mA DC/BRAIN协议数字通讯 |
| -E | 4-20mA DC/HART协议数字通讯 | |
| -F | FF现场总线通讯 | |
| 第2项：测量量程（膜盒） | M | 1-100KPa |
| H | 5-500KPa | |
| 第3项：高压侧（法兰侧）接液材质 | S | JIS SUS316L JIS SUS316 JIS SUS316 |
| W | 哈氏合金C-276 JIS SUS316 JIS SUS316 | |
| 第4项：法兰规格 | J1 | JIS 10K |
| J2 | JIS 20K | |
| A1 | ANSI150 | |
| A2 | ANSI300 | |
| P1 | JPI150 | |
| P2 | JPI300 | |
| D2 | DIN PN10/16 | |
| D4 | DIN PN25/40 | |
| G2 | GB PN10/16 | |
| G4 | GB PN25/40 | |
| 第5项：隔膜突出长度（X2） | 2 | X2=50mm |
| 4 | X2=100mm | |
| 6 | X2=150mm | |
| 第6项：法兰尺寸/材质 | G | 100mm(4＂)/JIS S25C |
| H | 100mm(4＂)/JIS SUS304 | |
| J | 100mm(4＂)/JIS SUS316 | |
| D | 80mm(3＂)/JIS S25C | |
| E | 80mm(3＂)/JIS SUS304 | |
| F | 80mm(3＂)/JIS SUS316 | |
| 第7项：低压侧过程接口 | 0 | 无过程接头（Rc1/4内螺纹在容室法兰上） |
| 1 | Rc1/4内螺纹过程接头 | |
| 2 | Rc1/2内螺纹过程接头 | |
| 3 | 1/4NPT内螺纹过程接头 | |
| 4 | 1/2NPT内螺纹过程接头 | |
| 5 | 无过程接头（1/4NPT内螺纹在容室法兰上） | |
| 第8项：螺栓和螺母材质 | A | JIS SCM435 |
| B | JIS SUS630 | |
| C | JIS SUH660 | |
| 第9项：安装方式 | -9 | 水平配管连接，左边高压 |
| 第10项：电气接口 | 0 | G1/2内螺纹，一个电气接口 |
| 2 | 1/2NPT内螺纹，二个电气接口，无盲塞 | |
| 3 | Pg13.5内螺纹，二个电气接口，无盲塞 | |
| 4 | M20内螺纹，二个电气接口，无盲塞 | |
| 5 | G1/2内螺纹，二个电气接口，一个盲塞 | |
| 7 | 1/2NPT内螺纹，二个电气接口，一个盲塞 | |
| 8 | Pg13.5内螺纹，二个电气接口，一个盲塞 | |
| 9 | M20内螺纹，二个电气接口，一个盲塞 | |
| 第11项：内藏显示表 | D | 数字显示表 |
| E | 数字显示表带测量范围设置钮 | |
| N | 无 | |
| 第12项： - | N | 一直为N |
基本规格代码：EJA220A-DMSJ12G5A-92NN
