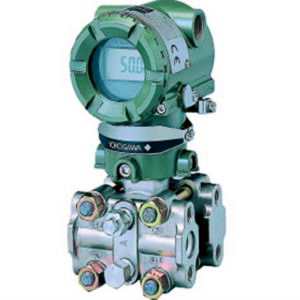

| 名称： | 横河EJA310A绝对压力变送器 | ||
| 品牌： | 日本横河yokogawa变送器 | ||
| 系列： | 重庆川仪变送器EJA绝压变送器 | ||
| 功能： | EJA310A绝压变送器可用于测量液体、气体或蒸汽的压力。 | ||
| 说明： | 横河EJA变送器310A压力变送器可用于测量液体、气体或蒸汽的压力，并将其转变成4～20mA DC的电流信号输出。 EJA压力变送器系列支持BRAIN、HART和FOUNDATION现场总线或PROFIBUS PA通信协议。 |
产品介绍
| 横河EJA变送器 | EJA310A绝对压力变送器 | |||
| L膜盒 | M膜盒 | A膜盒 | ||
| 测量范围 | 0~10kPa abs (0~2.95inHg abs) | 0~130kPa abs (0~38inHg abs) | 0~3MPa (0~430psia) | |
| 测量量程 | 0.67~10kPa (0.2~2.95inHg) | 1.3~130kPa (0.38~38inHg) | 0.03~3MPa (4.3~430psi) | |
| 精度 | ±0.2% | ±0.15% | ±0.15% | |
| 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | |||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | |||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | |||
| 电源 | br/AIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | |||
| 环境温度 | -40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | |||
| 过程温度 | M和A膜盒: -40~120℃ (-40~248℉) (普通型) L膜盒: -40~100℃ (-40~212℉) (普通型) | |||
| 最大过压 | 500kPa abs (72psia) | 500kPa abs (72psia) | 4.5MPa abs (645psia) | |
| 安装 | 2-inch管安装 | |||
| 接液部件材质 | 膜盒 | SUS316L (膜片: 哈氏合金C-276) | ||
| 容室法兰 | SUS316 | |||
| 外壳 | 铝合金或SUS316不锈钢(可选) | |||
EJA310A压力变送器选项表：
EJA310A绝对压力变送器常规型号：EJA310A-DMS5A-92DA
| 第1项：输出信号 | -D | 4-20mA DC/带数字通信（BRAIN协议） |
| -E | 4-20mA DC/带数字通信（HART协议） | |
| -F | FF现场总线通讯 | |
| 第2项：测量量程（膜盒） | L | 0.67-10Kpa |
| M | 1.3-130KPa abs（9.6-960mmHg abs) | |
| A | 0.03-3MPa abs（0.3-30kgf/cm2 abs) | |
| 第3项：接液件材质 | S | JIS SCS14A JIS SUS316L JIS SUS316 |
| 第4项：过程接口 | 0 | 无过程接头（Rcl/4内螺纹在容室法兰上） |
| 1 | Rcl/4内螺纹过程接头 | |
| 2 | Rcl/2内螺纹过程接头 | |
| 3 | l/4NPT内螺纹过程接头 | |
| 4 | l/2NPT内螺纹过程接头 | |
| 5 | 无过程接头（1/4NPT内螺纹在容室法兰上） | |
| 第5项：螺栓和螺母材质 | A | JIS SCM435 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） |
| B | JIS SUS630 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） | |
| C | JIS SUH660 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力） | |
| 第6项：安装方式 | -2 | 垂直配管连接，右边高压，上部安装过程接头 |
| -3 | 垂直配管连接，右边高压，下部安装过程接头 | |
| -6 | 垂直配管连接，左边高压，上部安装过程接头 | |
| -7 | 垂直配管连接，左边高压，下部安装过程接头 | |
| -8 | 水平配管连接，右边高压 | |
| -9 | 水平配管连接，左边高压 | |
| 第7项：电气接口 | 0 | G1/2内螺纹一个电气接口 |
| 2 | 1/2NPT内螺纹二个电气接口，无盲塞 | |
| 3 | Pg13.5内螺纹二个电气接口，无盲塞 | |
| 4 | M20内螺纹二个电气接口，无盲塞 | |
| 5 | G1/2内螺纹二个电气接口，盲塞一个 | |
| 7 | 1/2NPT内螺纹二个电气接口，盲塞一个 | |
| 8 | Pg13.5内螺纹二个电气接口，盲塞一个 | |
| 9 | M20内螺纹二个电气接口，盲塞一个 | |
| 第8项：内藏显示表 | D | 数字显示表 |
| E | 数字显示表带测量范围设置钮 | |
| N | 无 | |
| 第9项：安装托架 | A | JIS SECC 2"管安装（平托型） |
| B | JIS SUS304 2"管安装（平托型） | |
| C | JIS SECC 2"管安装（L型） | |
| D | JIS SUS304 2"管安装（L型） | |
| N | 无 |
